應用

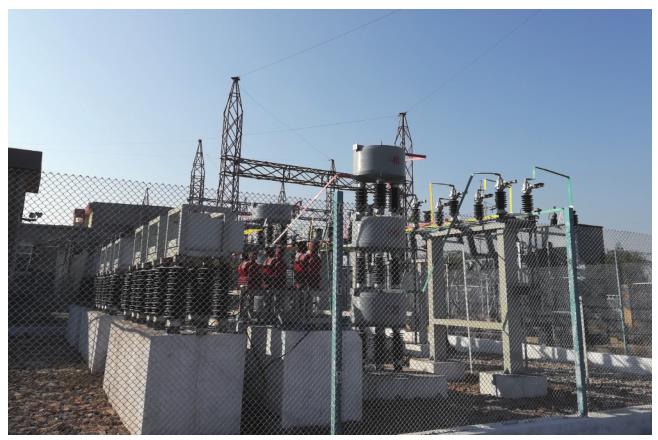

本產品主要應用于大功率整流系統中，并聯在整流變壓器的一次側或二次側，或應用于有產生諧波電流的電氣設備如各種變流裝置、變頻器、電弧爐及其它非線性電氣設備的系統中，以提高系統的功率因數，濾除高次諧波，從而降低輸電線路和整流變壓的損耗，提高供電效率，改善電網質量。
產品特點
1、完整的系統設計與仿真能力：擁有先進的檢測手段和系統設計與仿真能力，可對不同的運行工況進行仿真計算，合理的選擇系統及產品參數；
2、具有實時狀態顯示功能，包括功率因數、電壓、電流、無功功率、有功功率等參數；
3、具有完善的保護措施：包括過流、短路、過壓、欠壓保護、缺相等保護；每個投切單元抽屜都裝有塑殼斷路器，可分斷電容器的短路電流，從而提高了裝置的可靠性；
4、系統單機容量大、采用模塊化設計，每路獨立設計，結構緊湊、布局合理，特別適用于安裝空間比較小的場合，內部有效隔離，將不同部件分裝于不同區域，降低電容器等元件的運行環境溫度；
5、具有維護方便特點：采用抽出式設計結構，操作、維護和檢修方便，若需單組檢修時，其他組要正常運行，提高使用效率；
6、安全可靠性高：采用特殊的通風設計，采用縱向自然冷和橫向強冷的措施，特別適用于運行時間較長，環境溫度較高的場合。
產品參數
| 名稱 | 參數 |
| 類型 | FC / SVC / SVG |
| 工作電壓 | 0.45 ~ 36KV |
| 安裝方式 | 戶內 / 戶外 |
| 容量 | 84 Mvar |
| 冷卻方式 | 自冷 |
保護功 | 過流、過壓、缺相等各種相應保護措施 |
